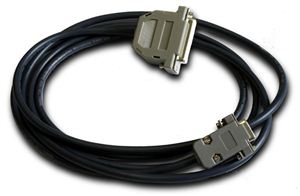

Převodník je pochopitelně možné použít i v jiných aplikacích, je však nutné si uvědomit, že se jedná o převodník servisní, který není galvanicky oddělený a vybavený náležitými ochrannými obvody tak, aby mohl být použit k trvalému a bezpečnému přenosu dat v průmyslovém prostředí. Směr přenosu převodníku je řízen signálem RTS.
Převodník může být napájen buď externě přes konektor CANNON9 nebo přímo z portu RS232 osobního počítače. V tomto případě je nutné aby byl během komunikace signál DTR v aktivním stavu. Při napájení převodníku tímto způsobem není funkce zaručena pro rozhraní RS232 kteréhokoliv osobního počítače, v naprosté většině případů však pracuje převodník bezchybně.
Základní technické údaje
- Maximální přenosová rychlost 115 200 Bd
- Externí napájecí napětí +5V ~ +12V
- Přípustné přepětí na lince RS485 -7V ~ +12V
- Přípustné úrovně RS232 -13V ~+13V
- Délka kabelu převodníku cca 250cm
Zapojení konektorů
| RS232-CANNON 25 | RS485-CANNON 9 |
|---|
| pin |
signál |
popis |
pin |
signál |
popis |
| 2 |
TxD |
vysílaná data |
9 |
VCC |
externí napájení |
| 3 |
RxD |
přijímaná data |
3 |
A |
linka RS 485 - neinvertující |
| 4 |
RTS |
otevření vysílače |
5 |
GND |
zem |
| 7 |
GND |
zem |
8 |
B |
linka RS485 - invertující |
| 20 |
DTR |
napájení převodníku |
|
|
|
Zapojení konektoru RS232
převodníku PCa1
|
Zapojení konektoru RS485
převodníku PCa1
|
|---|
 |
 |
