Rozšiřující modul AnEXT

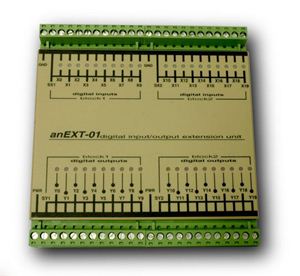

Expanzní modul AnEXT-01 je mechanicky zcela shodný se základním modulem anneX. Tyto moduly je možné sestavovat v jeden kompaktní celek a vytvářet tak programovatelné logické automaty s vysokým počtem vstupů a výstupů. Vstupy i výstupy jsou obvodově i parametrově totožné s obdobnými periferiemi jednotky anneX.

SKU: ANEXT

Výrobce: HYPEL

4 000,00 Kč bez DPH

Množství:

Zapojení svorek modulu anEXT-01

DOLNÍ ŘADA SVOREK			HORNÍ ŘADA SVOREK
1	V+	Kladný pól napájení - výstup	25	GND	Záporný pól napájení-- zem
2	SY1	společný kolektor výstupů 1	26	SX1	společná svorka vstupů 1
3	Y0	emitor výstupu Y0	27	X0	bipolární vstup X0
4	Y1	emitor výstupu Y1	28	X1	bipolární vstup X1
5	Y2	emitor výstupu Y2	29	X2	bipolární vstup X2
6	Y3	emitor výstupu Y3	30	X3	bipolární vstup X3
7	Y4	emitor výstupu Y4	31	X4	bipolární vstup X4
8	Y5	emitor výstupu Y5	32	X5	bipolární vstup X5
9	Y6	emitor výstupu Y6	33	X6	bipolární vstup X6
10	Y7	emitor výstupu Y7	34	X7	bipolární vstup X7
11	Y8	emitor výstupu Y8	35	X8	bipolární vstup X8
12	Y9	emitor výstupu Y9	36	X9	bipolární vstup X9
13	V+	Kladný pól napájení - výstup	37	GND	Záporný pól napájení-- zem
14	SY2	společný kolektor výstupů 2	38	SX2	společná svorka vstupů 2
15	Y10	emitor výstupu Y10	39	X10	bipolární vstup X10
16	Y11	emitor výstupu Y11	40	X11	bipolární vstup X11
17	Y12	emitor výstupu Y12	41	X12	bipolární vstup X12
18	Y13	emitor výstupu Y13	42	X13	bipolární vstup X13
19	Y14	emitor výstupu Y14	43	X14	bipolární vstup X14
20	Y15	emitor výstupu Y15	44	X15	bipolární vstup X5
21	Y16	emitor výstupu Y16	45	X16	bipolární vstup X6
22	Y17	emitor výstupu Y17	46	X17	bipolární vstup X7
23	Y18	emitor výstupu Y18	47	X18	bipolární vstup X8
24	Y19	emitor výstupu Y19	48	X19	bipolární vstup X9
